올림푸스 내시경 광원 시스템 CLV-290/SL , CLV-260/SL
CLV Turret ERR E200 / Filter ERR E201 오류 원인과 수리에 대한 글입니다
올림푸스내시경 수리 전문 회사 엔도넥스트가 설명 드리겠습니다
내시경 검사 중 갑자기 화면이 나오지 않거나 장비가 멈추면서
다음과 같은 오류가 발생하는 경우가 있습니다.

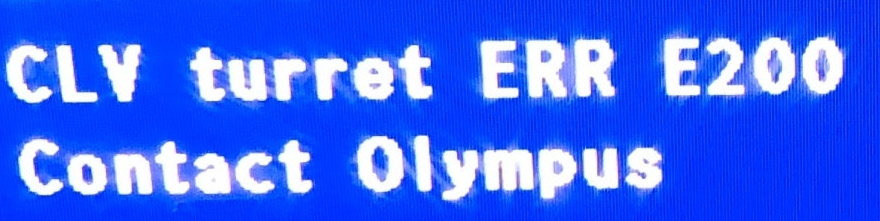

CLV turret ERR E200
CLV filter ERR E201
이 오류는 올림푸스 광원장치 CLV-290/SL, CLV-260/SL 에서 비교적 자주 발생하는 오류로,
대부분 필터 터렛(Filter Turret) 구동 문제와 관련이 있습니다.
이번 글에서는 실제 수리 사례를 바탕으로
오류 원인과 해결 방법을 설명드립니다.
1️⃣ CLV Turret ERR E200 / CLV Filter ERR E201 오류 증상
다음과 같은 증상이 함께 나타나는 경우가 많습니다.
✔ 장비 부팅 후 영상이 출력되지 않음
✔ 화면이 검게 나오거나 밝기 제어가 되지 않음
✔ 광원 장비에서 터렛 관련 에러 메시지 발생
✔ 장비 내부에서 모터 작동 소음 후 멈춤
이 오류는 대부분 광원 내부의 필터 터렛이 정상 위치로 이동하지 못할 때 발생합니다.
2️⃣ 오류가 발생하는 주요 원인
CLV-290/SL, CLV-260/SL 내부에는

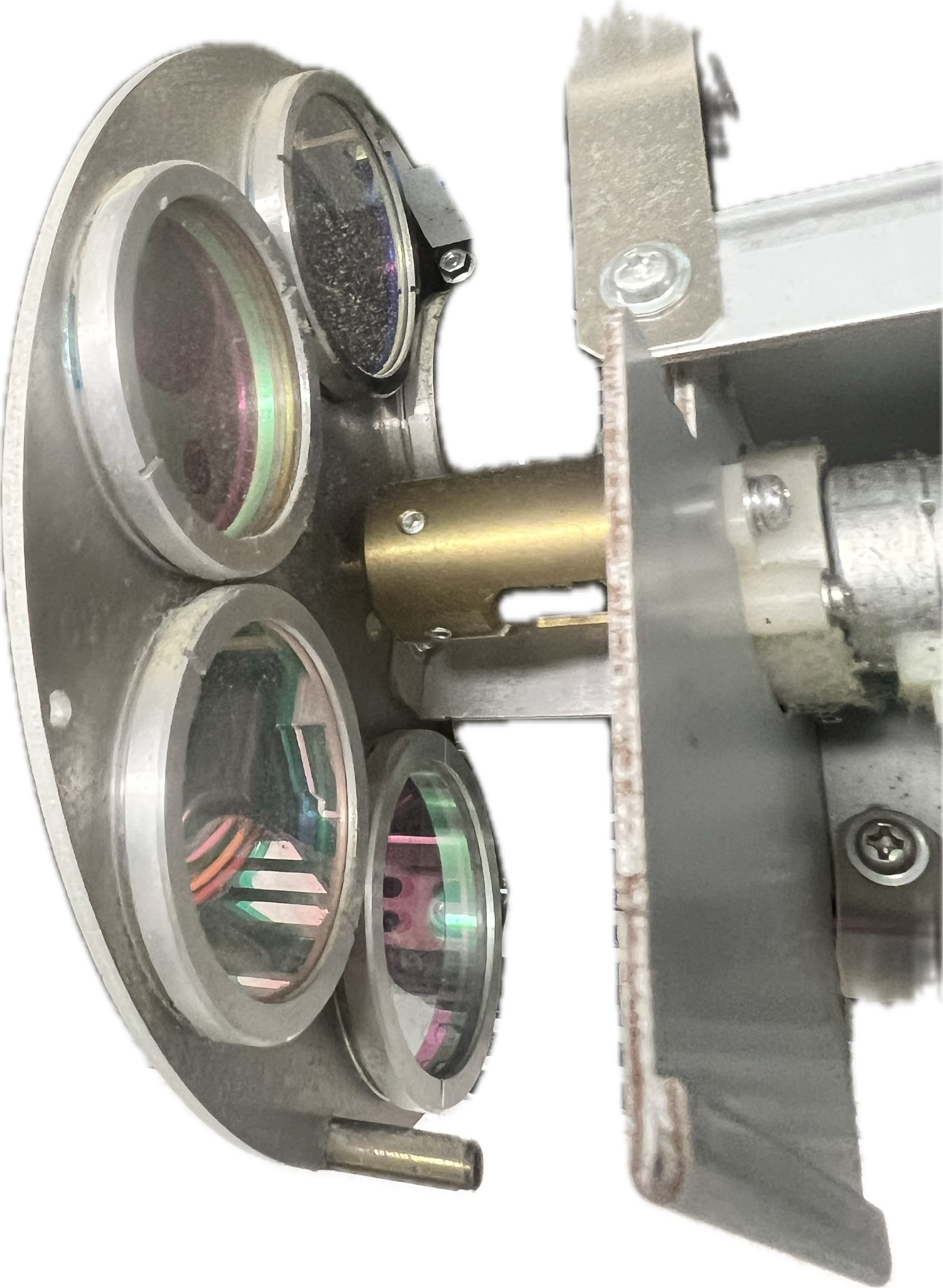

광량 조절 및 색온도 조정을 위한 필터 터렛(Filter Turret)이 있습니다.
이 장치는 작은 모터로 회전하면서 필터 위치를 변경합니다.
하지만 다음과 같은 이유로 문제가 발생합니다.
① 필터 터렛 구동 기어 마모
장비 사용 시간이 길어지면
가 발생합니다.
결과적으로 센서가 위치를 인식하지 못하면서 오류 발생합니다.
② 터렛 구동 모터 불량
장비 사용 시간이 길어지면
현상이 발생합니다.
이 경우 터렛이 중간에서 멈추면서 E200 / E201 오류가 발생합니다.
③ 필터 센서 오염 또는 불량
광원 내부에는
필터 위치를 감지하는 센서가 있습니다.
하지만 다음과 같은 문제가 생길 수 있습니다.
센서가 정상 위치를 인식하지 못하면 오류가 발생합니다.
3️⃣ Turret 수리
수리는 다음 절차로 진행됩니다.
1단계 : 장비 분해 및 내부 점검
광원 상단 커버를 분해하여
를 확인합니다.
2단계 : 터렛 구동부 점검
다음 부품을 확인합니다.
✔ 터렛 모터
✔ 기어 마모
✔ 필터 회전 상태
문제가 있는 경우
를 진행합니다.
3단계 : 필터 센서 정밀 점검
센서 오염 또는 위치 불량이 있는 경우
▶센서 청소
▶센서 위치 조정
작업을 진행합니다.
4단계 : 장비 재조립 및 테스트
수리 후
▶광원 출력
▶영상 밝기
▶필터 위치
정상 동작 여부를 테스트합니다.
4️⃣ 이 오류를 방치하면 생기는 문제
CLV Turret 오류를 장기간 방치하면
다음 문제가 발생할 수 있습니다.
⚠ 영상 밝기 불균형
⚠ 검사 중 영상 끊김
⚠ 광원 장비 완전 작동 불가
특히 검사 중 장비가 멈추면 진료에 큰 문제가 될 수 있습니다.
따라서 오류가 발생하면 초기 점검이 중요합니다.
5️⃣엔도넥스트 수리 사례
엔도넥스트에서는
올림푸스 내시경 장비 수리를 진행하면서
▶광원 시스템
▶내시경 본체
▶주변 장비
까지 통합적으로 점검 및 수리하고 있습니다.
특히 CLV-290/SL, CLV-260/SL 장비에서 발생하는
✔ E200 Turret 오류
✔ E201 Filter 오류
는 구동부 정밀 점검과 부품 교체로 대부분 해결이 가능합니다.
✔ 내시경 장비 수리
✔ 장비 상태 점검
✔ 예방 유지관리 컨설팅
이 필요한 경우 엔도넥스트가 도움을 드립니다.
마무리
내시경 장비는 작은 부품 하나의 문제로도
검사 진행이 어려워질 수 있습니다.
특히 광원 장비의 필터 터렛 문제는 초기 점검이 중요합니다.
오류가 발생했다면
빠른 점검을 통해 장비 안정성을 확보하는 것이 좋습니다.
