안녕하세요. 엔도넥스트입니다.
오늘은 올림푸스(Olympus) CF-290I 대장내시경에서 발생한 영상 노이즈 증상을 저비용 수리로 해결한 사례를 소개해 드리겠습니다.
CF-290I 내시경이란?
CF-290I는 올림푸스 EVIS EXERA III 시스템에서 사용되는 고화질 대장내시경으로, 국내 대학병원 및 종합병원 건강검진센터에서 널리 사용되고 있는 장비입니다.
고해상도 영상과 우수한 관찰 성능을 제공하는 장비인 만큼 영상 품질 유지가 매우 중요하며, 영상 신호에 문제가 발생할 경우 정확한 진단에 영향을 줄 수 있습니다.
입고 증상

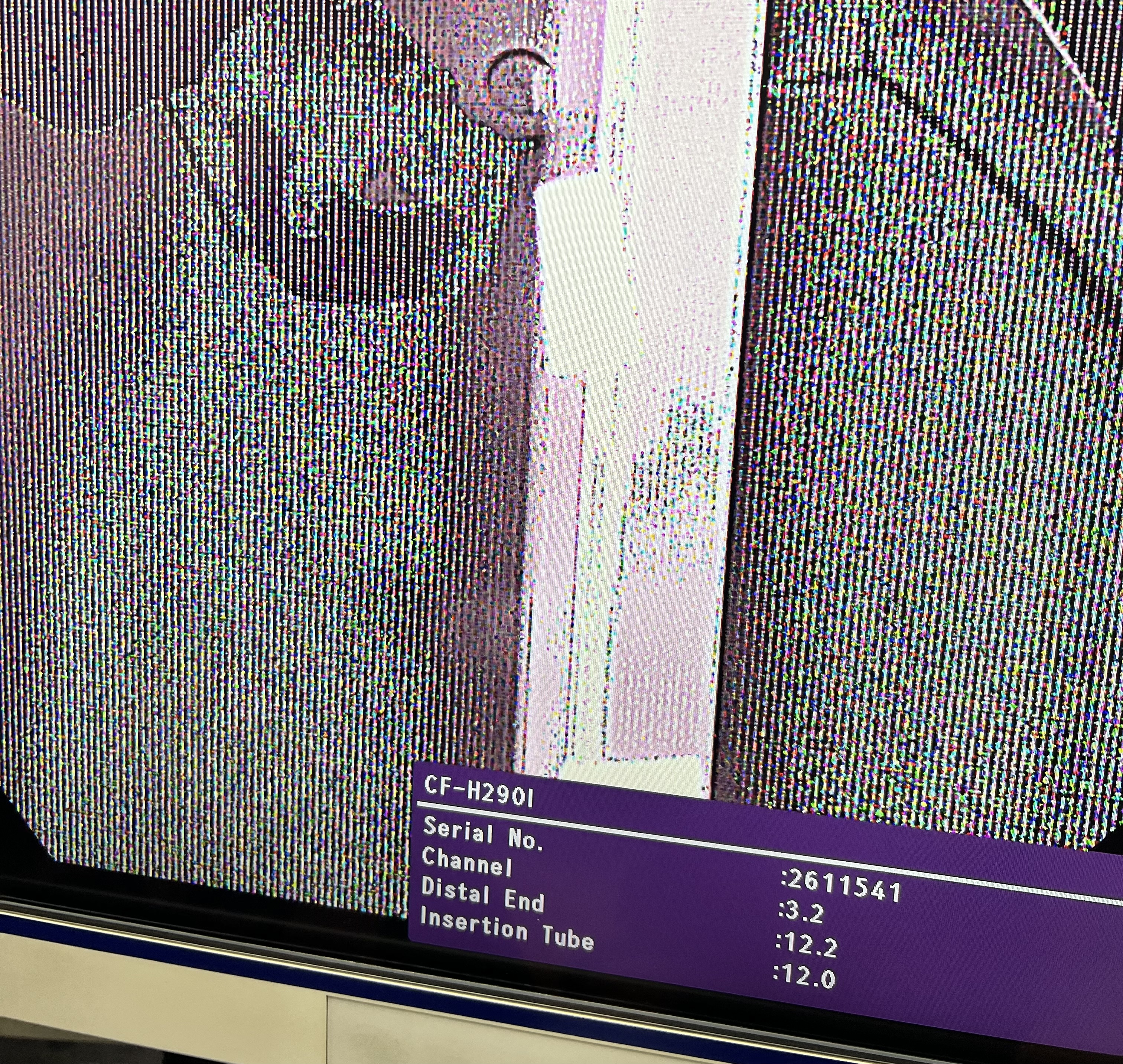

이번에 입고된 CF-290I는 화면 전체에 심한 노이즈가 발생하는 증상을 보였습니다.
영상이 정상적으로 출력되지 않을 정도로 노이즈가 심하게 발생하였으며, 실제 검사에 사용하기 어려운 상태였습니다.
노이즈 증상은 다음과 같은 원인으로 발생할 수 있습니다.
CCD 또는 CMOS 영상센서 이상
영상 신호선 손상
커넥터 접촉 불량
커넥터 보드 불량
프로세서 연결부 이상
초기 증상만으로는 고가의 영상부 수리가 필요할 것으로 판단될 수 있는 상황이었습니다.
점검 내용
엔도넥스트에서는 장비 입고 후 영상 신호 계통을 단계적으로 점검하였습니다.

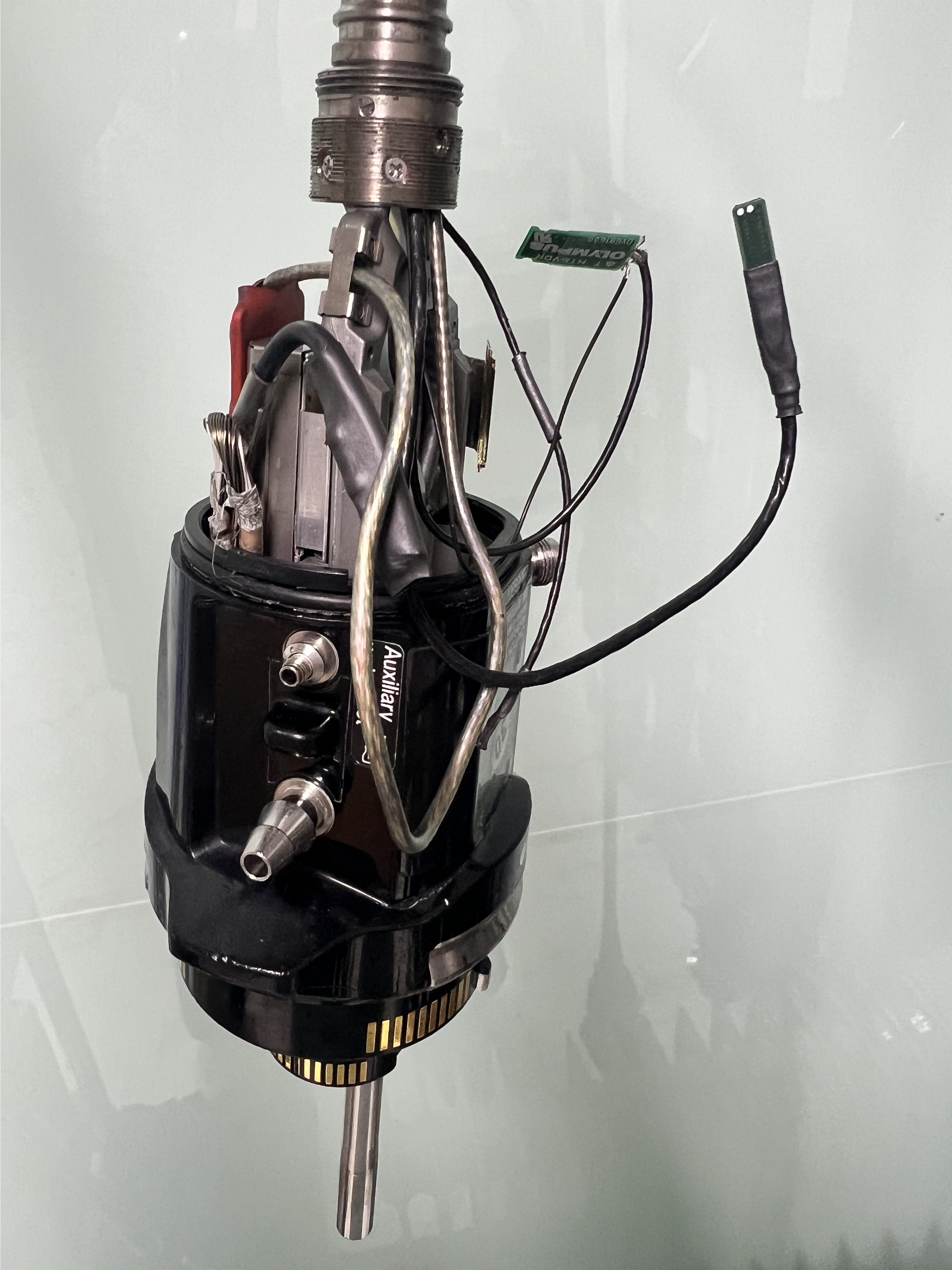

점검 결과 CCD 및 주요 영상부에는 이상이 없었으며, 커넥터 보드에서 영상 신호 전달 불량이 발생하고 있는 것을 확인하였습니다.
커넥터 보드는 내시경과 프로세서를 연결하는 과정에서 영상 및 제어 신호를 전달하는 중요한 부품으로, 손상 또는 접촉 불량이 발생하면 다양한 형태의 노이즈 증상이 나타날 수 있습니다.
수리 과정
문제의 원인으로 확인된 커넥터 보드를 교체하였으며, 교체 후 영상 출력 상태를 재점검하였습니다.

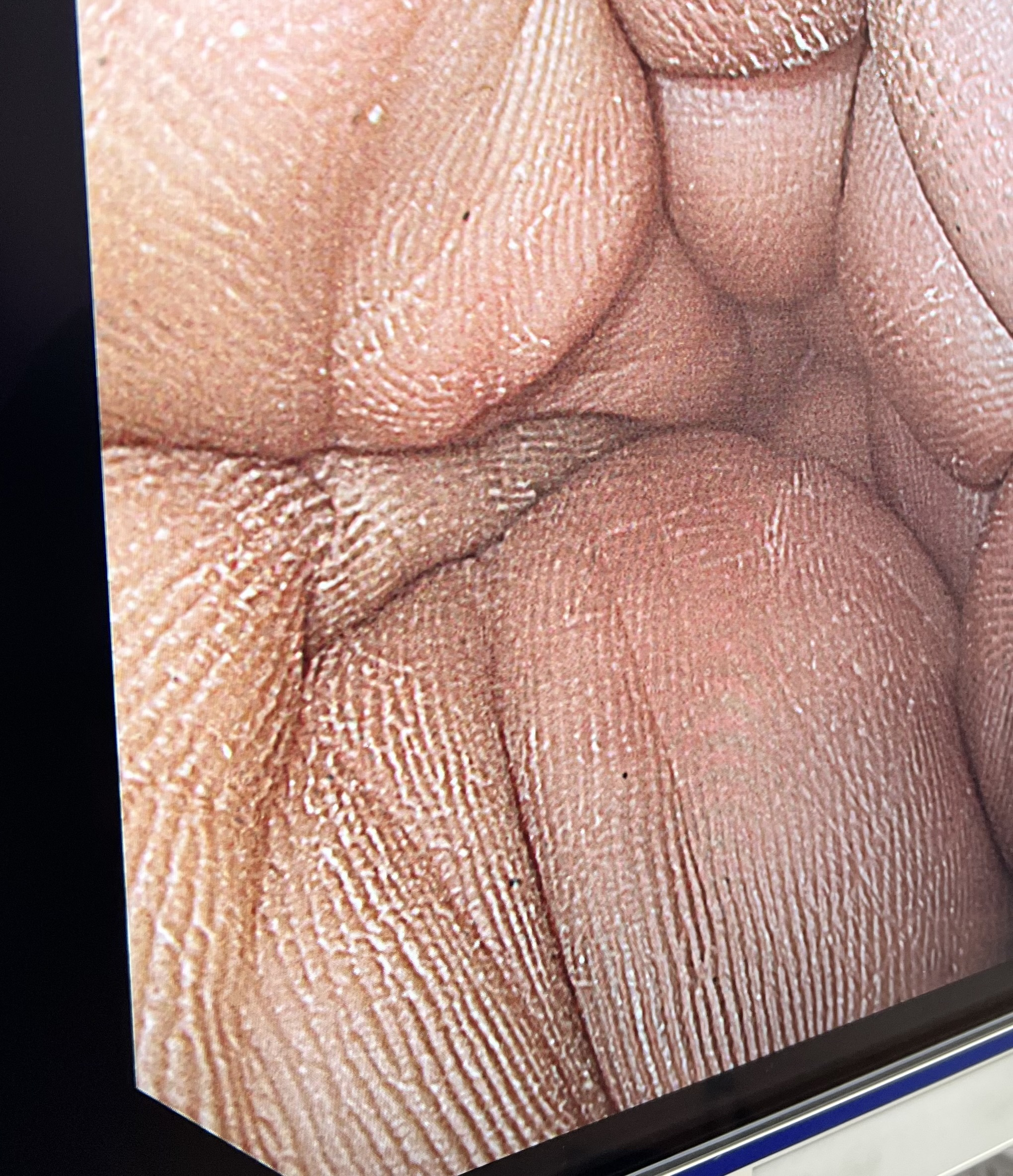

이후 화질 테스트 및 기능 점검을 실시한 결과, 기존에 발생하던 심한 노이즈가 모두 제거되고 정상적인 영상이 출력되는 것을 확인하였습니다.
수리 결과
이번 사례는 CCD 교체 또는 영상부 전체 수리 없이 커넥터 보드 교체만으로 문제를 해결한 사례입니다.
정확한 원인 진단을 통해 불필요한 고비용 수리를 진행하지 않고, 상대적으로 저렴한 비용으로 장비를 정상 상태로 복원할 수 있었습니다.
내시경 영상에 노이즈가 발생한다고 해서 반드시 CCD 또는 영상부 전체 교체가 필요한 것은 아닙니다. 숙련된 점검 과정을 통해 정확한 원인을 파악하는 것이 무엇보다 중요합니다.
엔도넥스트 내시경 수리 서비스
엔도넥스트는 올림푸스 CF-290I를 비롯하여 위내시경, 대장내시경, 듀오데노스코프, 내시경 시스템 등 다양한 내시경 장비의 진단 및 수리를 진행하고 있습니다. (H260 노이즈, H170 노이즈)
영상 노이즈, 누수, 앵글 불량, 채널 막힘, 핸들 이상 등의 증상이 발생한 경우 정확한 원인 분석을 통해 합리적인 비용으로 수리 서비스를 제공하고 있습니다.
