내시경 렌즈에 물방울이나 뿌연현상이 나타나시나요 ?

올림푸스 내시경 CCD 교체? CCD 몰딩 작업으로 해결 할 수 있습니다.

​

올림푸스 내시경을 사용하다 보면

화면 한쪽에 번진 듯한 워터자국,

빛이 퍼져 보이는 안개 낀 느낌,

특정 각도에서 더 심해지는 물방울 자국 형태의 왜곡이 나타나는 경우가 있습니다.

많은 경우 렌즈 오염으로 오해되지만,

실제로는 CCD 렌즈 몰딩 파손이 원인인 경우가 적지 않습니다.

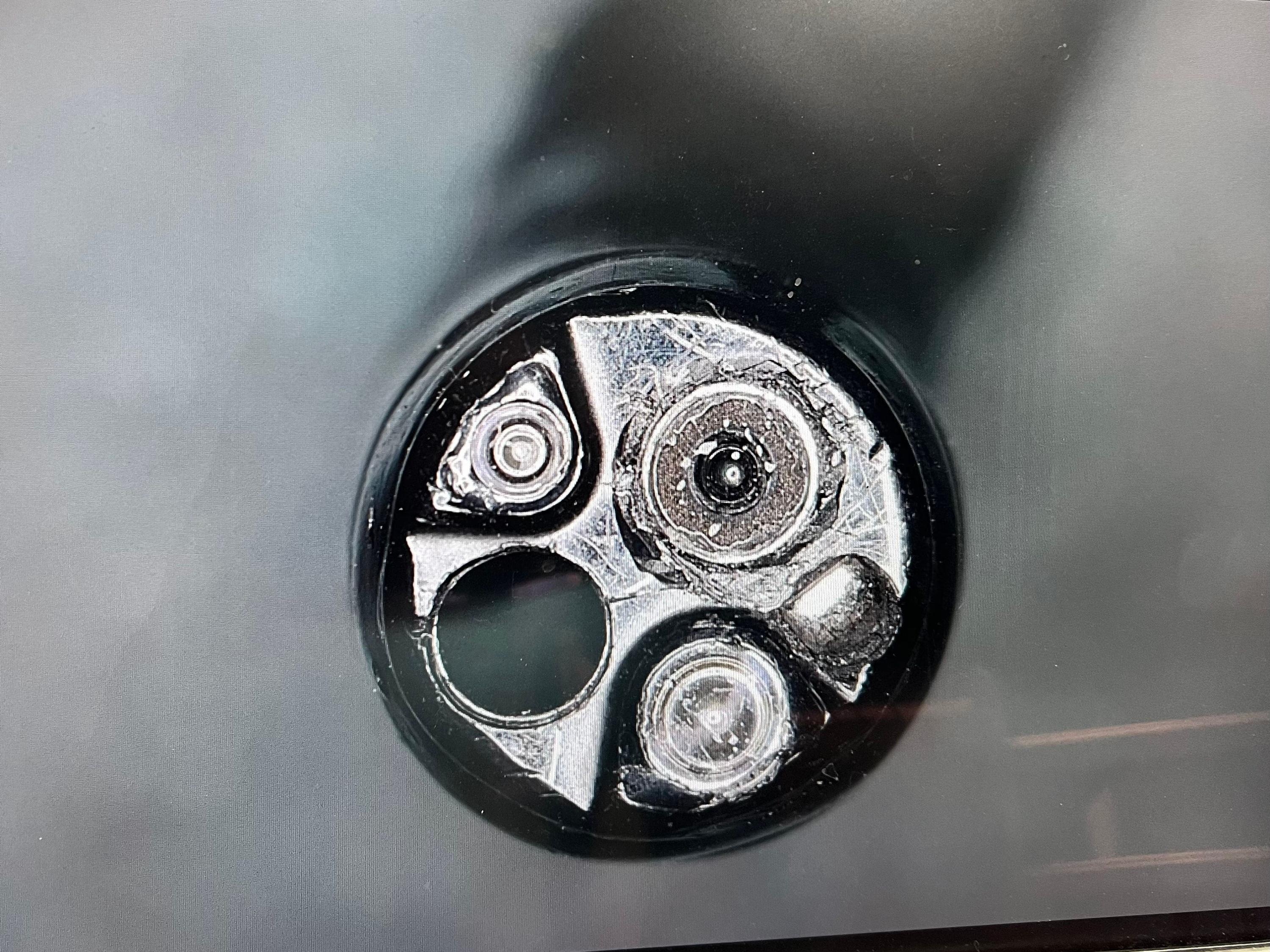

🔎 CCD 렌즈 몰딩이란 무엇인가?

​

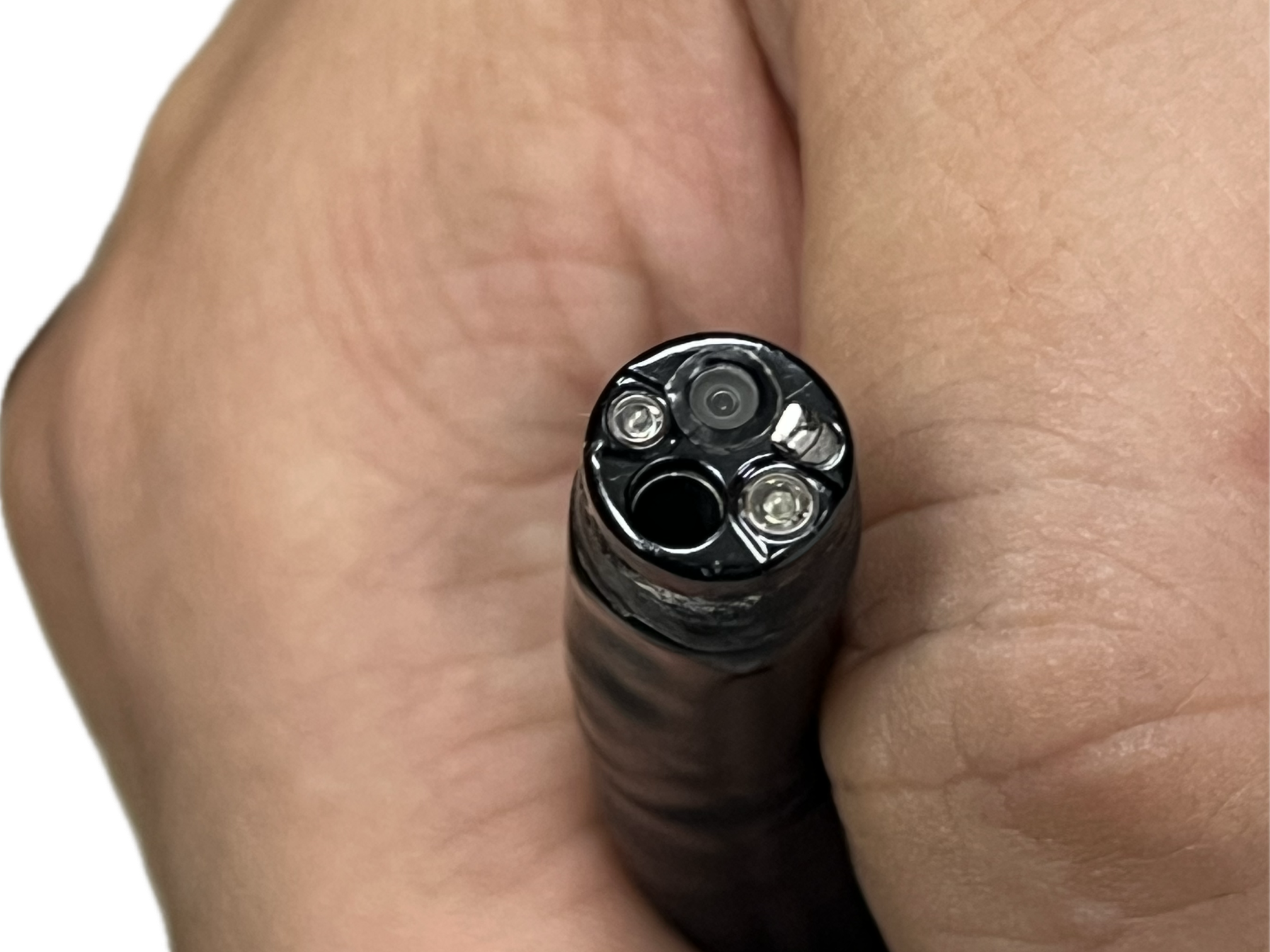

내시경 선단부에는

• CCD 이미지 센서


• 렌즈 어셈블리


• 이를 보호하고 밀폐하는 몰딩 구조


가 존재합니다.

​

이 몰딩은 단순 접착이 아니라

✔ 렌즈 고정

✔ 습기 차단

✔ 진동 흡수

✔ 광축 유지

라는 매우 중요한 역할을 합니다.

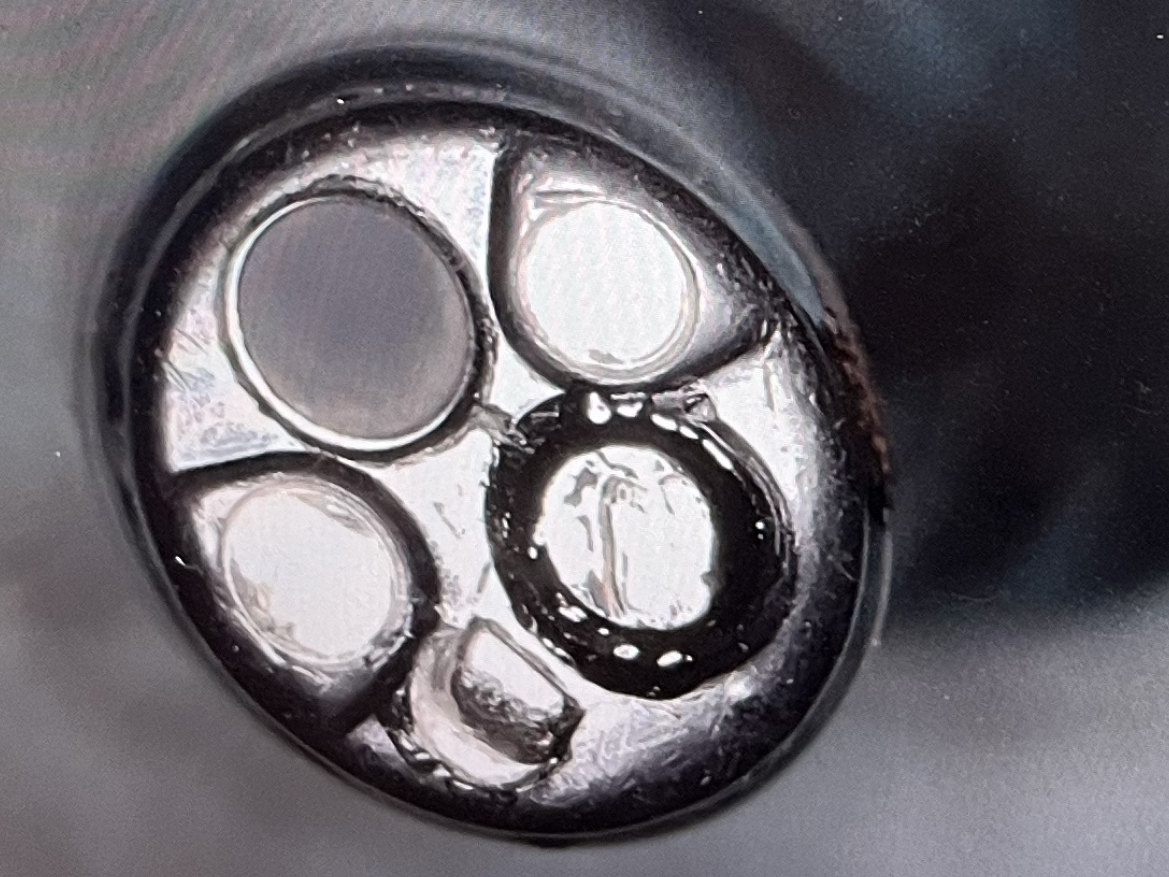

⚠ 몰딩 파손이 발생하면?

​

몰딩이 미세하게 균열되거나 들뜨면

​

1️⃣ 외부 습기 미세 침투

2️⃣ 렌즈 내부 결로 발생

3️⃣ 광 굴절 왜곡

4️⃣ 워터자국처럼 보이는 화면 왜곡 발생

​

특징은 다음과 같습니다:

• 화면 한쪽에 번진 물자국 형태


• 밝은 부위에서 더 심해짐


• 시간이 지나면 점점 확대


• 완전 건조해도 개선되지 않음


👉 단순 세척으로 해결되지 않습니다.

🧪 왜 이런 현상이 생길까?

​

몰딩 파손의 주요 원인:

• 반복 고온 소독


• 미세 충격 누적


• 선단부 외피 손상 후 습기 유입


• 과거 수리 시 불완전 밀봉


특히 선단부 충격 이력이 있는 장비에서 자주 발견됩니다.

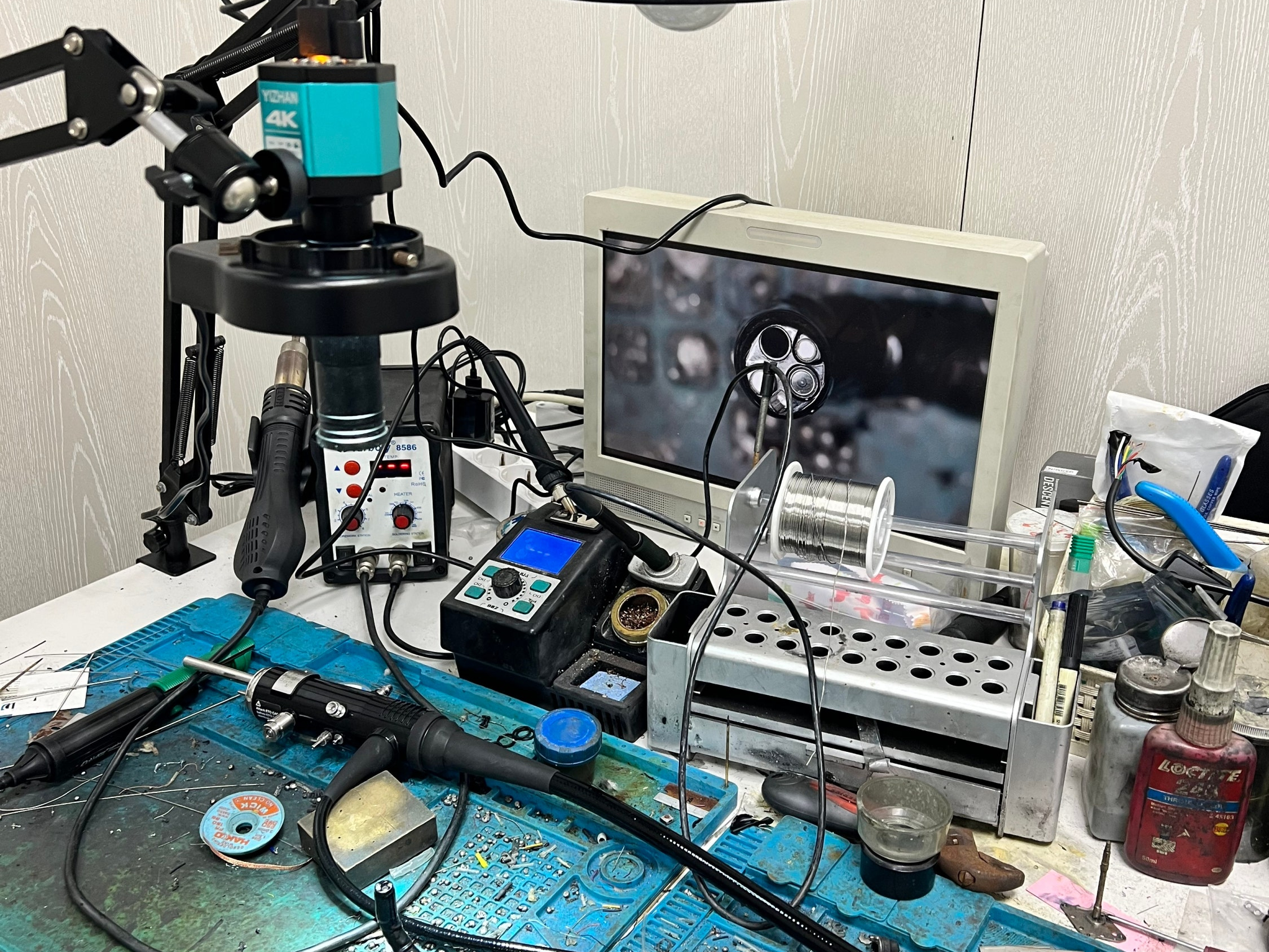

🛠 엔도넥스트의 작업 방식

​

엔도넥스트는

이 현상을 단순 “렌즈 교체”로 접근하지 않습니다.

🔹 1단계 : 몰딩 손상 범위 정밀 확인

• 단순 표면 균열인지


• 센서까지 영향이 있는지


• 광축 변형이 있는지 확인


🔹 2단계 : 기존 몰딩 완전 제거

부분 보강은 재발 확률이 높습니다.

기존 몰딩을 완전히 제거하고

렌즈·센서 상태를 재점검합니다.

🔹 3단계 : 정밀 재몰딩 작업

• 습기 차단


• 광축 정렬 유지


• 진동 흡수 확보


• 를 고려하여 구조적으로 다시 밀봉합니다.

🔹 4단계 : 광학 테스트 및 영상 균일도 확인

• 밝기 균형


• 왜곡 유무


• 주변부 광량


• 폴리싱작업


까지 확인 후 출고합니다.

📈 재작업 후 개선 효과

​

✔ 워터자국 현상 제거

✔ 빛 번짐 감소

✔ 화면 선명도 회복

✔ 재누수 가능성 최소화

특히

“렌즈를 닦아도 계속 남아있던 자국”이

완전히 개선되는 사례가 많습니다.
